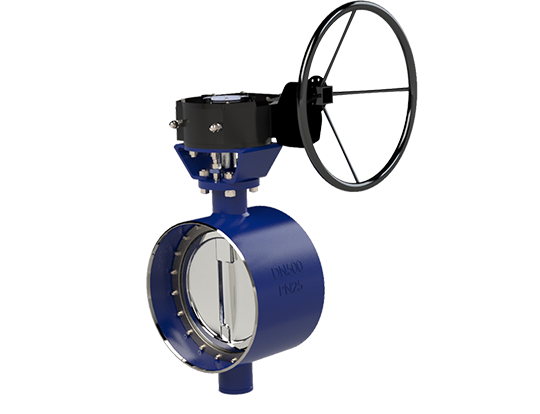

Zawór motylkowy spawany doczołowo z metalu

Spawana doczołowo przepustnica LYV® typu metal-metal posiada unikalną konstrukcję wymiennego gniazda w kształcie litery U, która zapewnia niezawodne uszczelnienie przed ściskaniem elastycznego gniazda, gdy jest ono zamknięte przez dysk. I zapewniając zerową szczelność uszczelnienia przy ciśnieniu dwukierunkowym.

Wyślij zapytanie

Wstęp
Arkusz danych
Zdjęcia
cennik

Dane techniczne

Zakres rozmiarów:

NPS 2”-48”; DN50-DN1000

Ciśnienie nominalne:

150LB-600LB; PN16-PN40

Zakres temperatury:

-29 ℃ ~ 250 ℃ (w zależności od projektu i materiału)

Zakończ połączenia:

Materiały korpusu:

ASTM A216 WCB; ASTM A352LCB; ASTM A351 CF8/CF8M;

Materiały siedziska:

PTFE/RPTFE/FKM/PEEK; INCONEL; 304/316+STL; 304/316+Kr

Materiały na płytę:

ASTM A351 CF8/CF8M/CF3/CF3M

Materiały łodygi:

ASTM A182 F304/F316

Standard projektowania i produkcji:

API 609

Standard spotkania twarzą w twarz:

ASME B16.10/EN558-1

Standard połączenia końcowego:

ASME B16.5/ ASME B16.25

Standard testów i kontroli:

API598

Cechy

■ Szczelność dwukierunkowa

■ W pełni metalowa konstrukcja uszczelniająca

■ Niezawodne działanie uszczelniające

■ Zerowy wyciek

■ Wymienne siedzisko

■ Zaprojektowany z potrójnym przesunięciem.

■ Trzpień zapobiegający wydmuchowi

Jaka jest różnica między siedziskiem laminowanym a siedziskiem metal-metal?

Przepustnica z laminowanym gniazdem to konwencjonalnie zaprojektowana przepustnica z potrójnym przesunięciem, zwykle z metalową i grafitową konstrukcją uszczelniającą. Jest to najpopularniejszy zawór motylkowy z potrójnym przesunięciem na rynku, znany większej liczbie osób. I łatwiejsze w obróbce i produkcji. Zawór motylkowy spawany doczołowo z metalu jest uszczelniony całkowicie metalową konstrukcją wykonaną z twardego stopu, która może osiągnąć dłuższą żywotność i jest odpowiednia dla mediów o wymaganiach czystości. Jednak ze względu na wyższe wymagania dotyczące precyzji powierzchni uszczelniającej, jest ona stosunkowo trudniejsza w obróbce. Zatem koszt będzie wyższy niż w przypadku przepustnicy z laminowanym gniazdem.
