Koncentryczny zawór motylkowy

Koncentryczny zawór motylkowy LYV® jest produkowany zgodnie z najwyższymi standardami, popartymi naszym zaangażowaniem w jakość i doskonałość. Stosujemy zaawansowane procesy produkcyjne i rygorystyczną kontrolę jakości, aby mieć pewność, że każdy zawór spełnia lub przekracza standardy branżowe. Nasze zawory charakteryzują się wyjątkową jakością, przewyższającą podobne produkty w branży pod względem trwałości, wydajności i niezawodności.

Wyślij zapytanie

Wprowadzenie produktu

LYV® to profesjonalny dostawca koncentrycznych zaworów motylkowych w Chinach. Dzięki 30-letniemu doświadczeniu w produkcji, w oparciu o zaawansowane przetwarzanie CNC i ścisłą kontrolę jakości, zawory spełniają wysokie standardy branżowe pod względem trwałości, niezawodności uszczelnienia i wydajności dostaw. Nasze przepustnice są starannie wykonane i przestrzegamy rygorystycznych norm produkcyjnych. Nasz zespół sprzedaży stara się świadczyć spersonalizowane usługi. Dostosujemy rozwiązania koncentrycznych zaworów motylkowych, aby spełnić Twoje specyficzne wymagania i oczekiwane zastosowania.

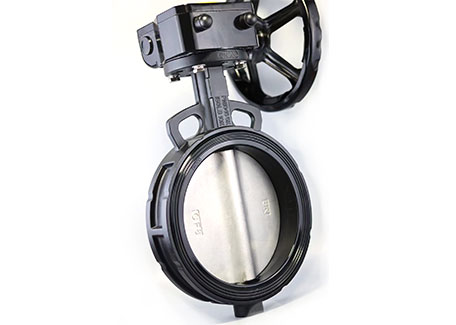

Ten koncentryczny zawór motylkowy z kołnierzem ma klasyczną, centralnie symetryczną konstrukcję. Dzięki koncentrycznej konstrukcji trzpienia zaworu i płytki motylkowej zapewnia szybkie otwieranie i zamykanie, a także stabilne odcięcie. Gniazdo zaworu wykonane jest z wysokowydajnego, elastycznego materiału, który tworzy szczelne uszczelnienie przy zamkniętej płycie motylkowej, zapewniając zerową szczelność w normalnych warunkach temperatury i ciśnienia. Struktura jest prosta, a opór przepływu jest wyjątkowo niski, dzięki czemu szczególnie nadaje się do uzdatniania wody, HVAC i ogólnych systemów rurociągów przemysłowych.

Dane techniczne

Zakres rozmiarów:

NPS 2”-48”; DN50-DN1200

Ciśnienie nominalne:

150LB-600LB; PN6-PN64

Zakres temperatur:

-69 ℃ ~ 825 ℃ (w zależności od projektu i materiału)

Zakończ połączenia:

Kołnierz; spoina doczołowa; Opłatek; Wafelek

Materiały korpusu:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Materiały na płytę:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Materiał uszczelniający:

VITON/NBR/EPDM

Materiały siedziska:

Całka; Napoina 304/316/STL.

Materiały łodygi:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Standard projektowania i produkcji:

API 609

Standard spotkania twarzą w twarz:

EN558-1

Standard połączenia końcowego:

ASME B16.4

Standard testów i inspekcji:

API598

Cechy

■ Kompaktowy rozmiar i lekkość

■ Łatwa konserwacja

■ Efektywność kosztowa

■ Elastyczna kontrola

Co to jest koncentryczny zawór motylkowy:

Zawór motylkowy to rodzaj zaworu ćwierćobrotowego, który steruje przepływem wody poprzez obrót dźwigni lub wirnika na górze zaworu. Najpopularniejszym typem jest przepustnica koncentryczna, znana również jako przepustnica o zerowym odchyleniu, w której zarówno trzpień, jak i tarcza znajdują się pośrodku korpusu zaworu. Wykorzystuje obracający się dysk do kontrolowania przepływu mediów, co skutkuje mniejszym oporem ze względu na cienkość dysku.

Jak to działa (uszczelnianie):

Koncentryczny zawór motylkowy działa poprzez regulację kąta otwarcia dysku zaworu w celu kontrolowania przepływu medium. Gdy dysk jest ustawiony równolegle do ścieżki przepływu, medium może przepływać bez przeszkód, a zawór jest całkowicie otwarty. Gdy dysk jest ustawiony prostopadle do ścieżki przepływu, całkowicie blokuje przepływ, a zawór jest całkowicie zamknięty. Obracając trzpień zaworu, można zmieniać kąt dysku, regulując w ten sposób natężenie przepływu. W pozycji zamkniętej krawędź dysku mocno dociska pierścień uszczelniający na wewnętrznej ściance korpusu zaworu. Elastyczne ugięcie pierścienia uszczelniającego tworzy uszczelnienie, zapobiegając wyciekowi medium.

Dlaczego warto wybrać zawory LYV®️:

Od ponad 30 lat produkujemy koncentryczne przepustnice kołnierzowe. Warsztat zajmuje powierzchnię 13 000 metrów kwadratowych i posiada ponad 50 zaawansowanych maszyn CNC. Nasi inżynierowie i zespół produkcyjny zadbają o to, aby Twoje zamówienie zostało dostarczone w wysokiej jakości i najszybszym czasie. Dbamy również o wysyłkę zaworów. Koncentryczny zawór motylkowy owinie się woreczkiem bąbelkowym lub papierem, aby zapobiec uszkodzeniu farby. Naprawiliśmy również zawór za pomocą drążka ze sklejki po włożeniu zaworu do pudełka. Obudowa ze sklejki zostanie pomalowana z niezbędnymi oznaczeniami, aby mieć pewność, że zawór nie ulegnie uszkodzeniu podczas transportu.

Jaka jest różnica między przepustnicą koncentryczną a mimośrodową:

Wymiar porównawczy	Koncentryczny zawór motylkowy (przepustnica środkowa)	Mimośrodowy zawór motylkowy (pojedynczy/podwójny/potrójny mimośrod)
Struktura rdzenia	Środki trzpienia, dysku i korpusu zaworu są wyrównane.	Środek trzpienia jest przesunięty w stosunku do środka tarczy i/lub korpusu zaworu.
Zasada uszczelniania	Uszczelnienie ściskające/zgarniające: opiera się na deformacji gniazda przez dysk; stałe tarcie podczas pracy.	Uszczelka poza gniazdem/bez tarcia: Tarcza szybko odłącza się od gniazda podczas otwierania i ściska się tylko podczas zamykania; minimalne tarcie.
Zużycie i żywotność	Silne tarcie prowadzi do szybszego zużycia i krótszej żywotności.	Znacznie zmniejszone tarcie skutkuje mniejszym zużyciem i znacznie dłuższą żywotnością.

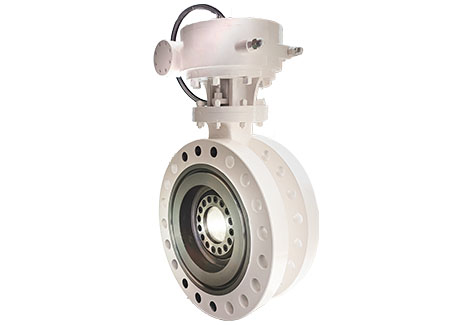

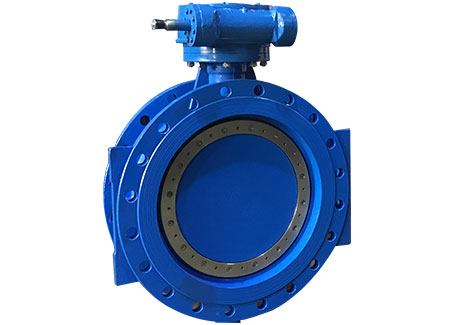

Odpowiednie zastosowania	Niskie ciśnienie, temperatura otoczenia, ogólne wymagania dotyczące uszczelnienia (np. uzdatnianie wody).	Szerszy zakres. Podwójny mimośrod: średnia temperatura i ciśnienie. Potrójny mimośrod: wysoka temperatura, wysokie ciśnienie, krytyczne uszczelnienie (np. kluczowe rurociągi w przemyśle naftowym i gazowym, przemyśle chemicznym).
Materiały uszczelniające	Przede wszystkim miękkie uszczelki (guma, PTFE), ograniczone temperaturą.	Szerszy wybór. Mimośród podwójny/potrójny umożliwia zastosowanie metalowych, twardych uszczelek, odpornych na wysokie temperatury.
Moment obrotowy	Wyższy moment rozruchowy; operacja jest stosunkowo bardziej wymagająca.	Niższy moment obrotowy; łatwiejsza i lżejsza obsługa.
