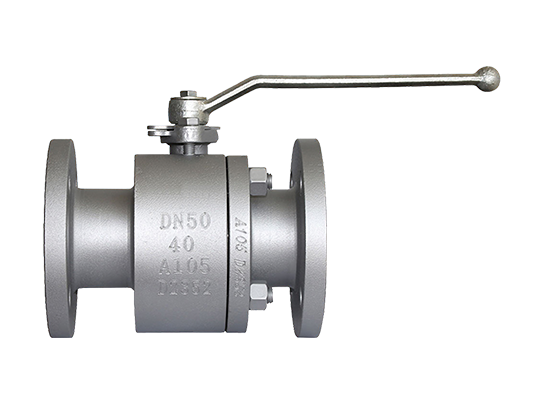

Pływający zawór kulowy

Wyślij zapytanie

Wstęp
Arkusz danych
Zdjęcia
cennik

Wprowadzenie produktów

Pływające zawory kulowe LYV® są starannie zaprojektowane, aby zapewnić najwyższą jakość i wydajność. Dzięki naszym rygorystycznym procesom produkcyjnym i środkom kontroli jakości powstają produkty, które przewyższają podobne oferty w branży. Te pływające zawory kulowe spełniają wiele międzynarodowych norm, takich jak API-6A, API-6D, ASME-B16.34 i ISO-17292. Dodatkowo uzyskały certyfikat ogniowy API-6FA, dzięki czemu nadają się do zastosowań wymagających bezpieczeństwa pożarowego. Pływające zawory kulowe LYV® są wyposażone w wysokiej jakości rozwiązania uszczelniające, dzięki czemu mogą niezawodnie pracować w środowiskach o wysokim ciśnieniu i wysokiej temperaturze. Oferujemy szeroką gamę opcji uszczelnień, aby spełnić różnorodne wymagania operacyjne. Skontaktuj się z naszym wyspecjalizowanym zespołem sprzedaży, aby omówić Twoje specyficzne potrzeby, a my dostosujemy rozwiązanie pływającego zaworu kulowego, które spełni Twoje unikalne wymagania.

Dane techniczne

Zakres rozmiarów:

NPS 1/2”-10”; DN15-DN250

Ciśnienie nominalne:

150LB-1500LB; PN20-PN260

Zakres temperatury:

-46 ℃ ~ 121 ℃ (w zależności od projektu i materiał)

Zakończ połączenia:

Kołnierz;.

Materiały korpusu:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC;

ASTM A351 CF8M ASTM A105; ASTM A182 F316

Materiały siedziska:

PTFE/RPTFE/FPM/PEEK; 304/316+STL/INCONEL

Materiały na kulki:

ASTM A182 F304/F316

Materiały łodygi:

ASTM A182 F304/F316

Projektowanie i produkcja Standard:

API6D

Standard spotkania twarzą w twarz:

ASME B16.10/EN558-1

Standard połączenia końcowego:

ASME B16.5/ASME B16.25

Testy i inspekcje Standard:

API598

Cechy

■ Dostępne siedzisko miękkie lub metalowe

■ Wyposażony w urządzenie blokujące zapobiegające przypadkowemu uruchomieniu zaworu.

■ RF, RTJ, powierzchnia połączenia

■ Prosta konstrukcja, niewielkie rozmiary i lekka konstrukcja.

■ Konstrukcja trzpienia zapobiegająca wydmuchowi, zapobiegająca wydmuchaniu trzpienia w wyniku nieprawidłowego wzrostu ciśnienia wewnętrznego, co pozwala uniknąć wypadków.

■ Konstrukcja ognioodporna i antystatyczna.

■ Konstrukcja zaworu o pełnym średnicy umożliwia łatwe przewiercenie rurociągu, ma niski opór przepływu i dużą przepustowość.

■ Konstrukcja o niskim momencie obrotowym

Co to jest zawór pływający:

Pływający zawór kulowy to taki, w którym kula nie jest utrzymywana na miejscu za pomocą czopa. Podczas normalnej pracy spowoduje to lekkie unoszenie się piłki w dół strumienia. Powoduje to ściskanie mechanizmu gniazda pod naciskającą go kulką. Co więcej, w niektórych typach, w przypadku działania jakiejś siły powodującej rozproszenie mechanizmu gniazda (takiej jak ekstremalne ciepło powstające w wyniku pożaru na zewnątrz zaworu), kula unosi się aż do metalowego korpusu, który ma za zadanie uszczelnić kulę, zapewniając nieco bezpieczna konstrukcja.

Jak to działa (uszczelnianie):

Pływający zawór kulowy jest powszechnym typem zaworu kulowego. Zasada działania polega na tym, że sama kula nie styka się bezpośrednio z korpusem zaworu, ale uszczelnia gniazda zaworów. Gdy zawór jest otwarty, kula może swobodnie unosić się pod wpływem przepływu medium, zmniejszając tarcie pomiędzy kulą a gniazdami zaworu. Ponieważ kula może swobodnie unosić się w powietrzu, gniazda zaworów muszą mieć pewien luz, a taka konstrukcja konstrukcyjna zapewnia pływającemu zaworowi kulowemu doskonałe właściwości uszczelniające.

Dlaczego warto wybrać zawory LYV®️:

Produkujemy zawory kulowe od ponad 30 lat. Warsztat zajmuje powierzchnię 13 000 metrów kwadratowych i posiada ponad 50 zaawansowanych maszyn CNC. Nasi inżynierowie i zespół produkcyjny zadbają o to, aby Twoje zamówienie zostało dostarczone w wysokiej jakości i najszybszym czasie. Dbamy również o wysyłkę zaworów. Zawory owinięte są folią bąbelkową lub papierem, aby zapobiec uszkodzeniu farby. Naprawiliśmy również zawór za pomocą drążka ze sklejki po włożeniu zaworu do pudełka. Obudowa ze sklejki zostanie pomalowana z niezbędnymi oznaczeniami, aby mieć pewność, że zawór nie ulegnie uszkodzeniu podczas transportu.

Główne wymiary zewnętrzne i łączące

Data		Rewizja							Wypełniony przez	Sprawdzony przez	Opublikuj przez
2024-kwiecień-03		Pierwsza sprawa							Szczery	Zawietrzny	Szczery

NPS	DN	L	D	D1	D2	f	b	Z-Fd	H	W	Waga (kg)
NPS	DN	L	D	D1	D2	f	b	Z-Fd	H	W	Waga (kg)
PN16
-	15	115	95	65	45	-	16	4-F14	78	130	2.2
-	20	120	105	75	58	-	18	4-F14	84	130	2.8
-	25	125	115	85	68	-	18	4-F14	95	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	150	180	5.5
-	50	150	165	125	102	-	20	4-F18	170	200	7.3
-	65	170	185	145	122	-	20	4-F18	195	240	11.7
-	80	180	200	160	138	-	20	8-F18	215	240	13.4
-	100	190	220	180	158	-	20	8-F18	250	280	15.7
-	125	325	250	210	188	-	22	8-F18	265	300	32.5
-	150	350	285	240	212	-	24	8-F22	270	300	42.5
-	200	400	340	295	268	-	26	12-F22	330	350	70
-	250	450	405	355	320	-	30	12-F26	450	400	157
PN25
-	15	115	95	65	45	-	16	4-F14	103	130	2.2
-	20	120	105	75	58	-	18	4-F14	112	130	2.8
-	25	125	115	85	68	-	18	4-F14	123	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	156	180	5.5
-	50	150	165	125	102	-	20	4-F18	172	200	7.3
-	65	170	185	145	122	-	22	8-F18	197	240	11.7
-	80	180	200	160	138	-	22	8-F18	222	240	13.4
-	100	190	235	190	162	-	24	8-F22	253	280	15.7
-	125	325	270	220	188	-	26	8-F26	275	300	32.5
-	150	350	300	250	218	-	28	8-F26	286	300	42.5
-	200	400	360	310	278	-	30	12-F26	340	350	70
-	250	450	425	370	335	-	32	12-F30	470	400	157
PN40
-	15	115	95	65	45	-	16	4-F14	103	130	-
-	20	120	105	75	58	-	18	4-F14	112	130	-
-	25	125	115	85	68	-	18	4-F14	123	160	-
-	32	130	140	100	78	-	18	4-F18	150	160	-
-	40	140	150	110	88	-	18	4-F18	156	180	-
-	50	150	165	125	102	-	20	4-F18	172	200	-
-	65	170	185	145	122	-	22	8-F18	197	240	-
-	80	180	200	160	138	-	22	8-F18	222	240	-
-	100	190	235	190	162	-	24	8-F22	253	280	-
-	125	325	270	220	188	-	26	8-F26	275	300	-
-	150	350	300	250	218	-	28	8-F26	286	300	-
-	200	400	375	320	285	-	34	12-F30	340	350	-
-	250	450	450	385	345	-	38	12-F33	470	400	-
150 funtów
1/2	15	108	90	60.3	34.9	2	8	4-F16	188	120	2
3/4	20	117	100	69.9	42.9	2	8.9	4-F16	202	120	3
1	25	127	110	79.4	50.8	2	9.6	4-F16	225	140	3.5
1-1/4	32	140	115	88.9	63.5	2	11.2	4-F16	252	160	5
1-1/2	40	165	125	98.4	73	2	12.7	4-F16	277	180	7
2	50	178	150	120.7	92.1	2	14.3	4-F19	323	200	9.5
2-1/2	65	190	180	139.7	104.8	2	15.9	4-F19	347	240	16
3	80	203	190	152.4	127	2	17.5	4-F19	383	240	20
4	100	229	230	190.5	157.2	2	22.3	4-F19	457	280	31
6	150	394	280	241.3	215.9	2	23.9	8-F22.5	635	300	78
8	200	457	345	298.5	269.9	2	27	8-F22.5	762	350	155
300 funtów
1/2	15	140	95	66.7	35	2	12.7	4-F16	155	140	2.5
3/4	20	152	115	82.6	43	2	14.3	4-F19	160	140	4
1	25	165	125	88.9	50.8	2	15.9	4-F19	189	160	5
1-1/4	32	178	135	98.4	63.5	2	17.5	4-F19	216	180	8
1-1/2	40	190	155	114.3	73	2	19.1	4-F22.5	250	200	10
2	50	216	165	127	92	2	20.7	8-F19	330	220	13
2-1/2	65	241	190	149.2	104.8	2	23.9	8-F22.5	368	250	20
3	80	282	210	168.3	127	2	27	8-F22.5	400	300	26
4	100	305	255	200	157.2	2	30.2	8-F22.5	473	300	43
6	150	403	320	269.9	215.9	2	350	12-F22.5	711	400	98
600 funtów
1/2	15	165	95	66.7	34.9	7	14.3	4-F16	155	160	4
3/4	20	190	115	82.6	42.9	7	15.9	4-F19	160	190	5.5
1	25	216	125	88.9	50.8	7	17.5	4-F19	186	200	7
1-1/4	32	229	135	98.4	63.5	7	20.7	4-F19	216	220	10
1-1/2	40	241	155	114.3	73	7	22.3	4-F22.5	250	240	14
2	50	292	165	127	92.1	7	25.4	8-F19	375	280	20
2-1/2	65	330	190	149.2	104.8	7	28.6	8-F22.5	425	320	33
3	80	356	210	168.3	127	7	31.8	8-F22.5	475	350	45
4	100	432	275	215.9	157.2	7	38.1	8-F22.5	568	400	75

Nawet arkusz danych został sprawdzony przez nasz zespół inżynierów. Nie wyklucza się jednak nieprzewidzianych błędów podczas ręcznego wprowadzania danych. Tego arkusza nie można użyć jako dokumentu wykonywalnego. Aby uzyskać wsparcie techniczne, prześlij nam swoje specyfikacje e-mailem. Nasi inżynierowie sporządzą rysunki zgodnie z Twoimi specyfikacjami

Sugerujemy zapisanie tej strony w ulubionych przeglądarki, na wypadek potrzeby w przyszłości. Wszelkich dodatkowych informacji prosimy o kontaktsales@gntvalve.com
