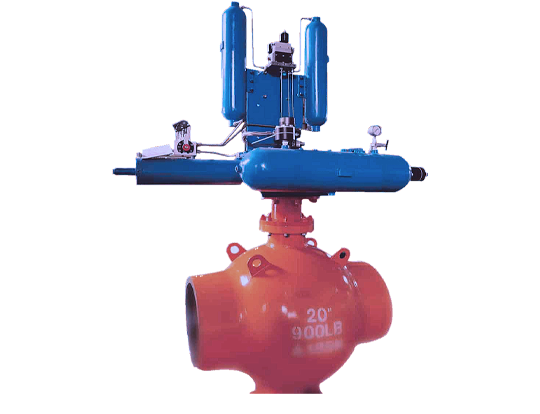

Zawór kulowy uruchamiany gazem nad olejem

Wstęp
Zdjęcia
cennik

Wprowadzenie produktów

LYV®️ Zawór kulowy uruchamiany gazem nad olejem za pomocą siłownika samoczynnego. Poprzez ciśnienie medium samego rurociągu, aby uruchomić zawór otwierający i zamykający. Produkt wykorzystuje bezpośrednio gaz ziemny wewnątrz rurociągu jako źródło powietrza pneumatycznego. Cały projekt systemu na wysokie ciśnienie. Poprzez proces filtrowania dostarczanego powietrza bez dekompresji. Gaz bezpośrednio do zbiornika gazu i elementów zaworu sterującego wysokiego ciśnienia. Pod wpływem sygnału sterującego gaz kontrolowany pod wysokim ciśnieniem dostaje się do odpowiedniego obwodu gaz/ciecz. I zgodnie z zasadą izobarycznego przenoszenia ciekłego medium w celu realizacji synchronicznej transmisji gaz/ciecz, działającej na cylinder hydrauliczny urządzenia napędowego zaworu i sterującego zaworem.

Zawór kulowy LYV®️ uruchamiany gazem nad olejem może automatycznie monitorować ciśnienie w rurociągu, aby przeprowadzić automatyczne zamknięcie. Zasada działania jest prosta, sterowanie jest bezpieczne i niezawodne. I może sprostać trudnym warunkom pogody na zewnątrz. Produkt może zmniejszyć ryzyko wypadków i uniknąć dalszej ekspansji katastrof w zastosowaniach rurociągów transportowych na duże odległości i rurociągów z niebezpiecznymi substancjami chemicznymi.

Dane techniczne

Typ mechanizmu:

Szkockie jarzmo

Obowiązujący zakres ciśnienia zasilania powietrzem:

0,4-16 MPa

Obowiązujący zakres medium dostarczającego powietrze:

Gazy niekwasowe, takie jak powietrze, azot lub gaz ziemny

Obowiązujący zakres temperatury otoczenia:

-30 ℃ ~ 100 ℃, -55 ~ 150 ℃ (opcjonalnie)

Klasa ochrony:

IP68

Klasa przeciwwybuchowa:

Exd IIC T4/T6

Akcesoria:

Wyłącznik krańcowy, pozycjoner, złącze elektryczne.

Interfejs sygnałowy:

USB/RS232/485

Zasilacz:

Bateria o dużej energii, energia słoneczna, zewnętrzne źródło zasilania.

Odpowiedni typ zaworu:

Zawór kulowy/zawór motylkowy

Odpowiedni zakres rozmiarów zaworu:

DN50 ~ DN600

Odpowiedni zakres ciśnienia zaworu:

150LB ~ 1500LB, PN10 ~ PN250

Standard połączenia:

ISO5211

Cechy

■ Wielokierunkowa pompa ręczna

■ Zdalnie-lokalny zawór odcinający

■ Całkowicie spawany siłownik hydrauliczny

n Pneumatyczny zawór sterujący

■ Zbiornik gazu/cieczy

▪ Pozycjoner

▪ Równoległa struktura mechaniczna typu „scotch jarzmo”.

■ Filtr izolacji

Jak działa siłownik gazu na oleju?

Siłowniki zasilane gazem olejowym wykorzystują gaz pod wysokim ciśnieniem dostarczany z rurociągu zawieszonego nad płynem hydraulicznym do poruszania mechaniką siłownika.

Czy Twój produkt może być dostępny w wersji jednostronnego działania?

Nasze produkty mogą być dostępne zarówno w konfiguracjach podwójnego działania, jak i jednostronnego działania.
