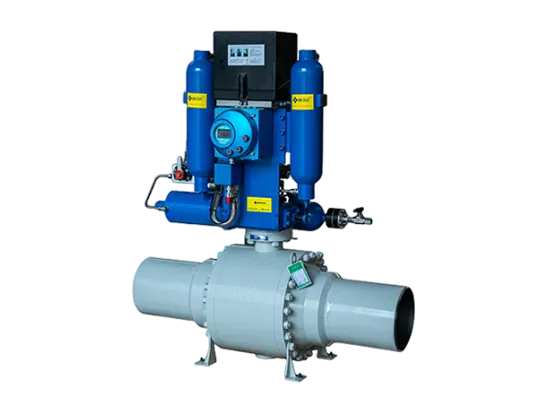

LYV®️ W pełni spawany zawór kulowy do gazu nad olejem, wyposażony w samoczynny siłownik. Poprzez ciśnienie medium samego rurociągu, aby uruchomić zawór otwierający i zamykający. Produkt wykorzystuje bezpośrednio gaz ziemny wewnątrz rurociągu jako źródło powietrza pneumatycznego. Cały projekt systemu na wysokie ciśnienie. Poprzez proces filtrowania dostarczanego powietrza bez dekompresji. Gaz bezpośrednio do zbiornika gazu i elementów zaworu sterującego wysokiego ciśnienia. Pod wpływem sygnału sterującego gaz kontrolowany pod wysokim ciśnieniem dostaje się do odpowiedniego obwodu gaz/ciecz. I zgodnie z zasadą izobarycznego przenoszenia ciekłego medium w celu realizacji synchronicznej transmisji gaz/ciecz, działającej na cylinder hydrauliczny urządzenia napędowego zaworu i sterującego zaworem.
LYV®️ W pełni spawany zawór kulowy do gazu nad olejem, wyposażony w samoczynny siłownik. Poprzez ciśnienie medium samego rurociągu, aby uruchomić zawór otwierający i zamykający. Produkt wykorzystuje bezpośrednio gaz ziemny wewnątrz rurociągu jako źródło powietrza pneumatycznego. Cały projekt systemu na wysokie ciśnienie. Poprzez proces filtrowania dostarczanego powietrza bez dekompresji. Gaz bezpośrednio do zbiornika gazu i elementów zaworu sterującego wysokiego ciśnienia. Pod wpływem sygnału sterującego gaz kontrolowany pod wysokim ciśnieniem dostaje się do odpowiedniego obwodu gaz/ciecz. I zgodnie z zasadą izobarycznego przenoszenia ciekłego medium w celu realizacji synchronicznej transmisji gaz/ciecz, działającej na cylinder hydrauliczny urządzenia napędowego zaworu i sterującego zaworem.
W pełni spawany zawór kulowy LYV®️ do gazu nad olejem może automatycznie monitorować ciśnienie w rurociągu, aby zapewnić automatyczne zamknięcie. Zasada działania jest prosta, sterowanie jest bezpieczne i niezawodne. I może sprostać trudnym warunkom pogody na zewnątrz. Produkt może zmniejszyć ryzyko wypadków i uniknąć dalszego rozprzestrzeniania się katastrof w zastosowaniach rurociągów transportowych na duże odległości i niebezpiecznych rurociągów z medium chemicznym.
Typ mechanizmu: Szkockie jarzmo |
Obowiązujący zakres ciśnienia zasilania powietrzem: 0,4-16 MPa |
Obowiązujący zakres medium dostarczającego powietrze: Gazy niekwasowe, takie jak powietrze, azot lub gaz ziemny |
Obowiązujący zakres temperatury otoczenia: -30 ℃ ~ 100 ℃, -55 ~ 150 ℃ (opcjonalnie) |
Klasa ochrony: IP68 |
Klasa przeciwwybuchowa: Exd IIC T4/T6 |
Akcesoria: Wyłącznik krańcowy, pozycjoner, złącze elektryczne |
Interfejs sygnałowy: USB/RS232/485 |
Zasilacz: Bateria o dużej energii, energia słoneczna, zewnętrzne źródło zasilania. |
Odpowiedni typ zaworu: Zawór kulowy/zawór motylkowy |
Odpowiedni zakres rozmiarów zaworu: DN50 ~ DN600 |
Odpowiedni zakres ciśnienia zaworu: 150LB ~ 1500LB, PN10 ~ PN250 |
Standard połączenia: ISO5211 |
|
■ A: Wielokierunkowa pompa ręczna
■ B: Zdalny lokalny zawór przełączający odcinający
■ C: Całkowicie spawany siłownik hydrauliczny
■ D: Pneumatyczny zawór sterujący
■ E: Zbiornik gazu/cieczy
■ F: Pozycje
■ G: Równoległa struktura mechaniczna typu „scotch jarzmo”.
■ H: Filtr izolacyjny
