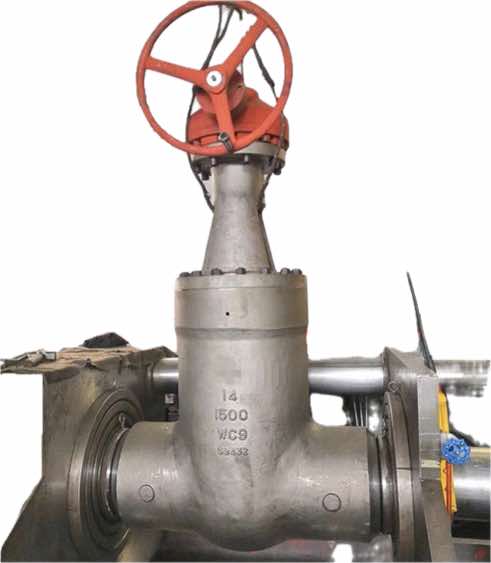

Zasuwa odcinająca odporna na wysokie ciśnienie

LYV® jest wiodącym dostawcą wysokiej jakości zasuw odcinających odpornych na wysokie ciśnienie w Chinach. Ta zasuwa jest zabezpieczeniem rurociągu, specjalnie zaprojektowanym do pracy w warunkach ekstremalnego ciśnienia. Jako typowy przemysłowy zasuwa wysokociśnieniowa, przyjmuje wzmocnioną konstrukcję korpusu zaworu i wiele technologii uszczelniania, aby zapewnić absolutnie niezawodne odcięcie przy poziomach ciśnienia w zakresie od 900LB do 2500LB i nawet wyższych. Niezależnie od tego, czy jest to wysokociśnieniowa zasuwa kołnierzowa, czy uszczelniona spawana zasuwa do wysokiego ciśnienia, istota ich konstrukcji polega na zapewnieniu szczelnego i trwałego rozwiązania uszczelniającego pod wysokim ciśnieniem, które jest podstawą kluczowych rurociągów w energetyce, chemii i innych dziedzinach.

Wyślij zapytanie

Wprowadzenie produktu

Zasuwa odcinająca LYV® odporna na wysokie ciśnienie została specjalnie zaprojektowana, aby pokonać surowe ciśnienie przemysłowe. Oferujemy dwie główne formy połączeń: wysokociśnieniową zasuwę kołnierzową i uszczelnioną spawaną zasuwę do wysokiego ciśnienia, aby spełnić różne wymagania instalacyjne i trwałe uszczelnienie. Korpus zaworu wykonany jest z wysokiej jakości kutej stali i został poddany precyzyjnej obróbce i obróbce cieplnej, aby zapewnić integralność strukturalną pod ciągłym wysokim ciśnieniem. Specyfikacje zasuwy wysokociśnieniowej 900LB-2500LB mogą w pełni pokryć różne złożone warunki pracy, od średniego do bardzo wysokiego ciśnienia. Dzięki sztywnej płycie zasuwy i samozaciskowej konstrukcji uszczelniającej, wysokowydajny wysokociśnieniowy zasuwa tworzy solidną i niezawodną barierę w obliczu wysokiego ciśnienia.

Dane techniczne

Zakres rozmiarów:

NPS 2”-24”; DN50-DN600

Ciśnienie nominalne:

900LB-2500LB; PN150-PN420

Zakres temperatur:

-46 ℃ ~ 600 ℃ (w zależności od projektu i materiału)

Zakończ połączenia:

Kołnierz, spawany

Materiały korpusu:

ASTM A105; ASTM A182-F304/F316/F316L/F304L

Tarcza bramy Materiały: ASTM A351 CF8/CF8M/CF3M/CF3; ASTM A105;

ASTM A182-F304/F316/F316L/F304L

Siedziba:

ASTM A105; ASTM A182-F304/F316/F316L/F304L

Standard projektowania i produkcji:

API600/API6D

Standard spotkania twarzą w twarz:

ASME B16.10

Standard połączenia końcowego:

ASME B16.5/ ASME B16.25

Standard testów i inspekcji:

API598

Cechy

■ Korpus zaworu z łożyskiem o bardzo wysokim ciśnieniu.

■ Uszczelnienie z wieloma wzmocnieniami.

■ Odporność na erozję i kawitację.

■ Sztywny trzpień zaworu zapobiegającego wyrzutowi.

■ Szybkie otwieranie i zamykanie.

Jakie są typowe scenariusze zastosowania zasuwy odpornej na wysokie ciśnienie?

●Przemysł naftowy i gazowy: wyposażenie głowic odwiertów na polach naftowych i gazowych, wysokociśnieniowe rurociągi gromadzące i transportowe, sprzęt do szczelinowania i stacje tłoczenia gazu ziemnego oraz inne scenariusze ultrawysokiego ciśnienia.

●Inżynieria chemiczna i inżynieria chemiczna węgla: wlot i wylot wysokociśnieniowych reaktorów do syntezy (takich jak synteza amoniaku, synteza metanolu), wysokociśnieniowe rurociągi transportujące materiał i instalacje mocznika.

●System elektrowni: instalacja wody zasilającej kocioł, główny rurociąg pary, obejście wysokotemperaturowe i wysokociśnieniowe oraz system pomocniczy elektrowni.

● Sprzęt do testów wysokociśnieniowych i sprzęt eksperymentalny: Różne obwody testowe procesów, stanowiska testowe i systemy kontroli płynów, które muszą wytrzymać ekstremalne ciśnienie.

Jaka jest zasada działania zasuwy odpornej na wysokie ciśnienie w środowiskach wysokociśnieniowych?

W warunkach wysokiego ciśnienia zasuwa zasuwy odpornej na wysokie ciśnienie działa jak solidny klin, napędzany trzpieniem zaworu i wkładany pionowo pomiędzy dwa gniazda zaworu, uzyskując mechaniczne sztywne odcięcie. Gdy ciśnienie w układzie wzrośnie, średnie ciśnienie będzie oddziaływać na gniazdo zaworu z tyłu płyty zasuwy. Siła ta zostanie przekształcona w dodatkową siłę docisku, która popycha gniazdo zaworu w kierunku powierzchni uszczelniającej płyty zasuwy, tworząc efekt „uszczelnienia wspomaganego ciśnieniem”. W przypadku wysokociśnieniowych, uszczelnionych zasuw spawanych z połączeniami spawanymi, są one zintegrowane z rurociągiem, całkowicie eliminując potencjalne punkty wycieków na połączeniu kołnierzowym, minimalizując granicę nośną i osiągając w zasadzie najwyższy poziom integralności uszczelnienia. Stanowią najlepsze rozwiązanie dla rurociągów średniego ciśnienia i bardzo wysokiego ciśnienia.
