Co to jest zawór kulowy montowany na czopie i dlaczego ma to znaczenie w przemysłowej kontroli przepływu?

Zawory kulowe montowane na czopieodgrywają kluczową rolę w nowoczesnych przemysłowych systemach kontroli przepływu, szczególnie w rurociągach wysokociśnieniowych, o dużej średnicy i na długich dystansach. W porównaniu z pływającymi zaworami kulowymi, ten typ zaworu zapewnia doskonałą stabilność, zmniejszony moment obrotowy i zwiększoną niezawodność uszczelnienia. Ponieważ branże takie jak ropa i gaz, przetwórstwo petrochemiczne, LNG i wytwarzanie energii w dalszym ciągu wymagają wyższych standardów bezpieczeństwa i wydajności, zrozumienie struktury, wydajności i logiki doboru zaworów kulowych montowanych na czopie staje się coraz ważniejsze.

Podsumowanie artykułu

Ten obszerny przewodnik wyjaśnia, czym jest zawór kulowy montowany na czopie, jak działa, dlaczego przewyższa tradycyjne pływające zawory kulowe w wymagających warunkach i jakie czynniki należy wziąć pod uwagę przy jego wyborze. W artykule omówiono także zastosowania, standardy, materiały, konserwację i często zadawane pytania, zgodnie z zasadami Google EEAT i profesjonalnymi praktykami w zakresie zaworów przemysłowych.

Spis treści

• Co to jest zawór kulowy montowany na czopie?
• Jak działa zawór kulowy montowany na czopie?
• Dlaczego zawór kulowy montowany na czopie jest bardziej stabilny?
• Jakie są kluczowe elementy konstrukcyjne?
• W jakich branżach stosuje się zawory kulowe montowane na czopie?
• Jak wypada w porównaniu z pływającymi zaworami kulowymi?
• Jakie materiały i standardy są powszechnie stosowane?
• Jak wybrać odpowiedni zawór kulowy montowany na czopie?
• Często zadawane pytania

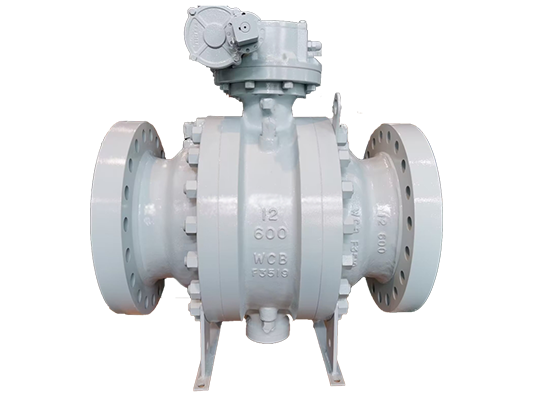

Co to jest zawór kulowy montowany na czopie?

Zawór kulowy montowany na czopie to rodzaj zaworu ćwierćobrotowego, w którym kula jest mechanicznie zakotwiczona za pomocą czopów (wsporników wału) zarówno u góry, jak i u dołu. W przeciwieństwie do pływających zaworów kulowych, kula nie porusza się pod ciśnieniem. Zamiast tego siedzenia przesuwają się w stronę kuli, aby uzyskać uszczelnienie.

Taka konstrukcja znacznie zmniejsza tarcie pomiędzy kulą a gniazdami, dzięki czemu zawory kulowe montowane na czopie są idealne do wysokociśnieniowych systemów rurociągów o dużej średnicy. Są one szeroko produkowane przez profesjonalnych dostawców zaworów, takich jakZhejiang Liangyi Valve Co., Ltd., zapewniając zgodność z międzynarodowymi standardami i długoterminową niezawodność działania.

Jak działa zawór kulowy montowany na czopie?

Zasada działania zaworu kulowego montowanego na czopie opiera się na stałej konstrukcji kulowej połączonej z gniazdami obciążonymi sprężyną lub wspomaganymi ciśnieniem. Gdy zawór jest zamknięty, ciśnienie w przewodzie dociska gniazdo przed kulą, zapewniając szczelne uszczelnienie. Gniazdo znajdujące się za zaworem może być zasilane sprężyną w celu utrzymania uszczelnienia nawet przy niskim ciśnieniu.

• Kula jest ustalana na miejscu za pomocą górnych i dolnych czopów
• Gniazda zaworów poruszają się osiowo, aby uszczelnić kulę
• Roboczy moment obrotowy pozostaje niski niezależnie od ciśnienia
• Często dostępna jest funkcja podwójnego blokowania i krwawienia (DBB).

Mechanizm ten zapewnia płynną pracę, zmniejszone zużycie i stałą skuteczność uszczelnienia podczas długich cykli serwisowych.

Dlaczego zawór kulowy montowany na czopie jest bardziej stabilny?

Stabilność to jedna z najważniejszych zalet zaworów kulowych montowanych na czopie. Ponieważ kula jest podparta mechanicznie, nie przesuwa się pod wpływem wahań ciśnienia lub temperatury.

Kluczowe korzyści związane ze stabilnością obejmują:

• Minimalne odkształcenie pod wysokim ciśnieniem
• Mniejsze naprężenia na powierzchniach uszczelniających
• Wydłużona żywotność siedziska i piłki
• Niezawodne działanie w krytycznych zastosowaniach związanych z odcięciem

Te cechy sprawiają, że zawory kulowe montowane na czopie szczególnie nadają się do systemów o krytycznym znaczeniu dla bezpieczeństwa, takich jak rurociągi przesyłowe i systemy wyłączania awaryjnego.

Jakie są kluczowe elementy konstrukcyjne?

Zawór kulowy montowany na czopie składa się z kilku precyzyjnie zaprojektowanych elementów, które współpracują ze sobą, aby zapewnić wydajność i trwałość.

W jakich branżach stosuje się zawory kulowe montowane na czopie?

Ze względu na solidną konstrukcję i niezawodność uszczelnienia, zawory kulowe montowane na czopie są szeroko stosowane w wielu gałęziach przemysłu.

• Rurociągi przesyłowe ropy i gazu
• Zakłady przetwórstwa petrochemicznego i chemicznego
• Instalacje LNG i kriogeniczne
• Obiekty wytwarzające energię
• Wtłaczanie wody i instalacje wysokociśnieniowe

Wiele z tych zastosowań wymaga zgodności z normami, takimi jak API 6D i ISO 17292, które są powszechnie przestrzegane przez producentów takich jak Zhejiang Liangyi Valve Co., Ltd.

Jak wypada w porównaniu z pływającymi zaworami kulowymi?

Zrozumienie różnicy między zaworami kulowymi montowanymi na czopie a pływającymi zaworami kulowymi pomaga inżynierom wybrać właściwe rozwiązanie.

Jakie materiały i standardy są powszechnie stosowane?

Wybór materiału zależy od medium roboczego, temperatury i ciśnienia. Typowe materiały obejmują:

• Stal węglowa (WCB, A105)
• Stal nierdzewna (CF8, CF8M)
• Stal stopowa do pracy w wysokich temperaturach

Zawory kulowe montowane na czopie są zazwyczaj projektowane i testowane zgodnie z uznanymi normami, takimi jak API 6D, API 608, ISO 14313 i ASME B16.34. Normy te zapewniają bezpieczeństwo, wymienność i długoterminową niezawodność.

Dodatkowe wytyczne dotyczące standardów zaworów można znaleźć w tym przeglądzie standardów zaworów przemysłowych.

Jak wybrać odpowiedni zawór kulowy montowany na czopie?

Wybór odpowiedniego zaworu wymaga systematycznej oceny warunków pracy i wymagań systemu.

1. Zdefiniuj zakres ciśnienia i temperatury
2. Identyfikacja cech mediów
3. Potwierdź rozmiar i typ połączenia
4. Sprawdź wymagane certyfikaty i standardy
5. Oceń potrzeby w zakresie automatyzacji i uruchamiania

Współpraca z doświadczonym producentem, takim jak Zhejiang Liangyi Valve Co., Ltd., pomaga zapewnić właściwy wybór, dostosowanie i wsparcie posprzedażowe.

Często zadawane pytania

Jaka jest główna zaleta zaworu kulowego montowanego na czopie?

Główną zaletą jest zmniejszony moment obrotowy i zwiększona stabilność uszczelnienia, szczególnie w systemach rurociągów wysokociśnieniowych i o dużej średnicy.

W jaki sposób zawór kulowy montowany na czopie zapewnia uszczelnienie?

Uszczelnienie osiąga się poprzez gniazda wspomagane ciśnieniem lub sprężynowe, które poruszają się w kierunku nieruchomej kuli, zapewniając szczelne odcięcie pod zmiennym ciśnieniem.

Dlaczego zawory kulowe montowane na czopie są preferowane w rurociągach ropy i gazu?

Oferują wysoką niezawodność, możliwość podwójnego blokowania i upustu oraz stabilną pracę na długich dystansach transmisji.

Jakie normy mają zastosowanie do zaworów kulowych montowanych na czopie?

Typowe standardy obejmują API 6D, ISO 14313, API 608 i ASME B16.34, w zależności od wymagań aplikacji.

Jak długa jest żywotność zaworu kulowego montowanego na czopie?

Przy właściwym doborze materiałów i konserwacji zawory te mogą działać niezawodnie przez dziesięciolecia w wymagających środowiskach przemysłowych.
