Co to jest zawór kulowy o zmniejszonej średnicy i dlaczego jest szeroko stosowany?

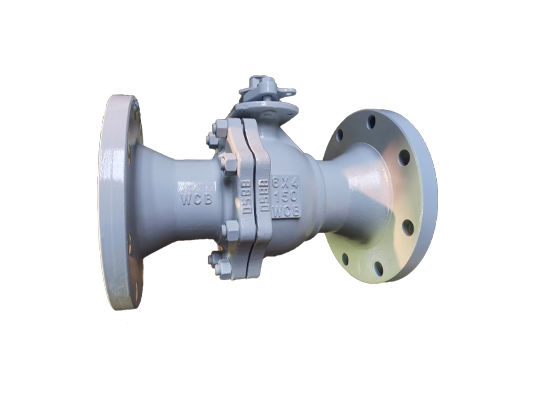

A Zawór kulowy o zmniejszonej średnicyto jeden z najczęściej stosowanych typów zaworów w nowoczesnych systemach rurociągów przemysłowych ze względu na kompaktową konstrukcję, opłacalność i niezawodne działanie odcinające. W przeciwieństwie do konstrukcji z pełnym przelotem, wewnętrzna średnica otworu zaworu kulowego o zmniejszonym średnicy jest mniejsza niż średnica rurociągu, co pozwala producentom i użytkownikom końcowym uzyskać lepszą kontrolę ciśnienia i niższe koszty materiałów bez utraty niezawodności uszczelnienia.

Na Zhejiang Liangyi Valve Co., Ltd.Zawory kulowe o zmniejszonym średnicy zostały zaprojektowane tak, aby spełniać międzynarodowe standardy, zapewniając jednocześnie długą żywotność w systemach naftowych i gazowych, przetwórstwie chemicznym, uzdatnianiu wody i systemach HVAC.

Streszczenie artykułu

Artykuł ten zawiera kompleksowe wyjaśnienie zaworów kulowych o zmniejszonym średnicy, w tym ich budowę, zasadę działania, zalety, ograniczenia i typowe zastosowania przemysłowe. Porównuje także zawory kulowe o zmniejszonym i pełnym otworze, oferuje wskazówki dotyczące wyboru i odpowiedzi na często zadawane pytania, aby pomóc inżynierom i specjalistom ds. zaopatrzenia w podejmowaniu świadomych decyzji.

Spis treści

1. Co oznacza zmniejszony otwór w zaworach kulowych?
2. Jak działa zawór kulowy o zmniejszonej średnicy?
3. Dlaczego warto wybrać zawór kulowy o zmniejszonym otworze zamiast pełnego otworu?
4. W jakich branżach powszechnie stosuje się zawory kulowe o zmniejszonym prześwicie?
5. Jakie są główne elementy zaworu kulowego o zmniejszonej średnicy?
6. Jak wybrać odpowiedni zawór kulowy o zmniejszonej średnicy?
7. Porównanie zaworu kulowego o zmniejszonym i pełnym otworze
8. Często zadawane pytania (FAQ)
9. Referencje i źródła branżowe

Co oznacza zmniejszony otwór w zaworach kulowych?

W inżynierii zaworów „zmniejszony otwór” odnosi się do konstrukcji zaworu kulowego, w którym wewnętrzny kanał przepływu jest mniejszy niż nominalny rozmiar rury. Konstrukcja ta kontrastuje z zaworem kulowym pełnoprzelotowym, którego średnica otworu jest równa średnicy rurociągu.

Zawory kulowe o zmniejszonym średnicy są zwykle o jeden lub dwa rozmiary mniejsze wewnętrznie, co powoduje:

• Niższe zużycie materiału
• Zmniejszona waga zaworu
• Niższe koszty produkcji i zakupów
• Bardziej kompaktowa przestrzeń instalacyjna

Producenci lubiąZhejiang Liangyi Valve Co., Ltd.zoptymalizować konstrukcje o zmniejszonych średnicach otworów, aby zapewnić minimalny spadek ciśnienia przy jednoczesnym zachowaniu doskonałej wydajności uszczelnienia.

Jak działa zawór kulowy o zmniejszonej średnicy?

Zawór kulowy o zmniejszonej średnicy działa przy użyciu kulistej kuli z wywierconym kanałem, który obraca się o 90 stopni w celu kontrolowania przepływu. Gdy otwór zrówna się z rurociągiem, płyn przepływa; po obróceniu prostopadle zawór całkowicie się zamyka.

Pomimo mniejszej średnicy zawór zapewnia szczelne odcięcie dzięki precyzyjnie obrobionym gnieździom i wysokiej jakości materiałom uszczelniającym, takim jak PTFE, RPTFE lub gniazda metalowe.

Zmniejszona średnica wewnętrzna nieznacznie zwiększa prędkość przepływu, co może być korzystne w zastosowaniach, w których regulacja przepływu i kontrola ciśnienia są ważniejsze niż nieograniczony przepływ.

Dlaczego warto wybrać zawór kulowy o zmniejszonym otworze zamiast pełnego otworu?

Zawory kulowe o zmniejszonym średnicy są często preferowane, gdy nie jest wymagana pełna przepustowość rurociągu. Ich zalety obejmują:

• Efektywność kosztowa w przypadku projektów na dużą skalę
• Niższe wymagania dotyczące momentu obrotowego do uruchomienia
• Kompaktowa i lekka konstrukcja
• Niezawodne uszczelnienie pod wysokim ciśnieniem

W przypadku wielu systemów przemysłowych niewielki spadek ciśnienia spowodowany zmniejszoną średnicą otworu jest nieistotny w porównaniu z uzyskanymi oszczędnościami.

W jakich branżach powszechnie stosuje się zawory kulowe o zmniejszonym prześwicie?

Zawory kulowe o zmniejszonym średnicy są szeroko stosowane w wielu gałęziach przemysłu, w tym:

• Rurociągi przesyłowe ropy i gazu
• Przetwórstwo chemiczne i petrochemiczne
• Zaopatrzenie w wodę i oczyszczanie ścieków
• Usługi HVAC i budowlane
• Obiekty wytwarzające energię

Zhejiang Liangyi Valve Co., Ltd.dostarcza zawory kulowe o zmniejszonym prześwicie, które są zgodne ze standardami API, ISO i ANSI, zapewniając kompatybilność ze światowymi systemami przemysłowymi.

Jakie są główne elementy zaworu kulowego o zmniejszonej średnicy?

Jak wybrać odpowiedni zawór kulowy o zmniejszonej średnicy?

Wybierając zawór kulowy o zmniejszonym średnicy, należy wziąć pod uwagę następujące czynniki:

1. Ciśnienie i temperatura robocza
2. Rodzaj medium (ciecz, gaz, ciecz żrąca)
3. Rodzaj połączenia (kołnierzowe, gwintowane, spawane)
4. Wymagania materiałowe (stal węglowa, stal nierdzewna)
5. Obsługa ręczna lub automatyczna

Współpraca z doświadczonymi producentami, takimi jak Zhejiang Liangyi Valve Co., Ltd., zapewnia prawidłowy dobór materiałów i długoterminowe bezpieczeństwo operacyjne.

Porównanie zaworu kulowego o zmniejszonym i pełnym otworze

Często zadawane pytania dotyczące zaworów kulowych o zmniejszonym prześwicie

Co to jest zawór kulowy o zmniejszonej średnicy?

Zawór kulowy o zmniejszonym średnicy to zawór kulowy z wewnętrznym kanałem przepływowym mniejszym niż nominalna średnica rury, zaprojektowanym w celu zmniejszenia kosztów i masy przy jednoczesnym zachowaniu niezawodnego uszczelnienia.

Dlaczego zawór kulowy o zmniejszonej średnicy jest bardziej ekonomiczny?

Zużywa mniej surowca, wymaga mniejszego wysiłku podczas obróbki i zmniejsza moment obrotowy siłownika, co czyni go bardziej opłacalnym w wielu zastosowaniach przemysłowych.

Jakie zastosowania najlepiej nadają się do zaworów kulowych o zmniejszonym prześwicie?

Idealnie nadają się do systemów naftowych i gazowych, przetwórstwa chemicznego, HVAC i wody, gdzie pełna przepustowość nie jest krytyczna.

Jak duży spadek ciśnienia powoduje zawór kulowy o zmniejszonej średnicy?

Spadek ciśnienia jest zwykle minimalny i akceptowalny w przypadku większości systemów, szczególnie jeśli są zaprojektowane zgodnie z międzynarodowymi standardami.

Czy zawory kulowe o zmniejszonym średnicy można zautomatyzować?

Tak, zawory kulowe o zmniejszonym średnicy są kompatybilne z siłownikami pneumatycznymi, elektrycznymi i hydraulicznymi.

Referencje i źródła branżowe

• Specyfikacja API 6D dla zaworów rurociągowych
• Norma przemysłowego zaworu kulowego ISO 17292
• Wytyczne techniczne Stowarzyszenia Producentów Zaworów
