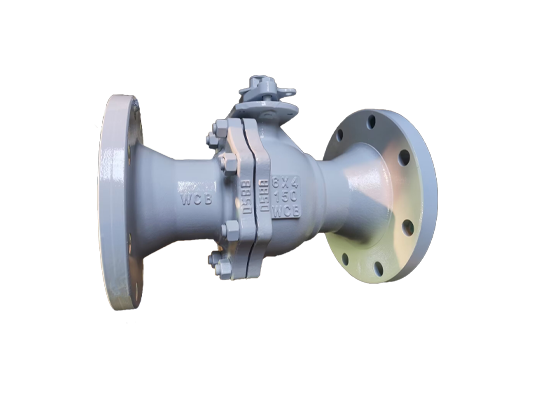

Zawór kulowy o zmniejszonej średnicy

LYV® jest wiodącym dostawcą wysokiej jakości zaworów kulowych o zmniejszonym otworze w Chinach. Zawór ten jest zaworem kulowym o zmniejszonej średnicy o wysokiej wydajności, specjalnie zaprojektowanym do precyzyjnej kontroli małych przepływów. Ten zawór kulowy o zmniejszonym otworze zapewnia bardziej precyzyjną regulację i odcięcie cieczy dzięki unikalnej konstrukcji, w której średnica kuli jest mniejsza niż średnica rury. Łączy w sobie zaletę szybkiego otwierania i zamykania zaworów kulowych ze zdolnością sterowania zaworami iglicowymi i jest niezbędnym kluczowym elementem przyrządów i mierników, urządzeń eksperymentalnych i precyzyjnych procesów chemicznych.

Wyślij zapytanie

Wprowadzenie produktu

Podstawową konstrukcją zaworu kulowego o zmniejszonym przekroju LYV® jest w rzeczywistości jego zwężona kula. W przeciwieństwie do pełnoprzelotowych zaworów kulowych, kanały przepływowe przemysłowego zaworu kulowego o zmniejszonym prześwicie zostały precyzyjnie obliczone i przetworzone, co znacznie zmniejszyło średnicę. Taka konstrukcja umożliwia zaworowi zapewnienie bardziej precyzyjnych zmian gradientu przepływu przy tym samym stopniu otwarcia, dzięki czemu doskonale nadaje się jako zawór kulowy o zmniejszonym przekroju do kontroli małego przepływu. Nasze produkty są wykonane z wysokiej jakości materiałów i charakteryzują się precyzyjnymi procesami produkcyjnymi, zapewniającymi doskonałe uszczelnienie i trwałość nawet w małych rozmiarach oraz mogą spełniać wymagania kontrolne różnych systemów mediów trudnych lub o wysokiej czystości.

Dane techniczne

Zakres rozmiarów:

NPS 1/2”-36”; DN15-DN900

Ciśnienie nominalne:

150LB-2500LB; PN20-PN420

Zakres temperatur:

-46 ℃ ~ 593 ℃ (w zależności od projektu i materiału) Przyłącza końcowe: kołnierz; spoina doczołowa; Pijany

Materiały korpusu:

ASTM A105; ASTM A182 F316; ASTM A350 LF2; ASTM A351 CF8M; ASTM A352LCB;

Materiały na kulki:

ASTM A182 F316/F304; ASTM A105+ENP; ASTM A350 LF2

Materiały siedziska:

PTFE

Materiały łodygi:

ASTM A276 316/304

Projektowanie i produkcja

Standard: API 6D/API 608

Standard spotkania twarzą w twarz:

ASME B16.10/EN558-1

Standard połączenia końcowego:

ASME B16.5/ ASME B16.25

Standard testów i inspekcji:

API598

Cechy

■ Wysokie wykorzystanie przestrzeni.

■ Kompaktowa konstrukcja.

■ Wysoce ekonomiczny.

■ Konstrukcja ognioodporna i antystatyczna.

■ Dobra skuteczność uszczelniania.

Jakie są typowe scenariusze zastosowań zaworu kulowego o zmniejszonej średnicy?

● System analityczny i eksperymentalny: Szeroko stosowany w rurociągach wtrysku, oczyszczania i kontroli ciśnienia precyzyjnych instrumentów i sprzętu, takiego jak chromatografy, spektrometry mas i eksperymentalne naczynia reakcyjne.

●Półprzewodniki i procesy o wysokiej czystości: Odpowiednie do gazów specjalnych (GAS), systemów dostarczania środków chemicznych (CDS) i systemów wody o wysokiej czystości, do niezawodnego przełączania i mikroregulacji czystych mediów.

●Małe obiekty przemysłowe: Jako kluczowy zawór sterujący i odcinający w urządzeniach montowanych na płozach, systemach pobierania próbek, kanałach powietrza przyrządów i małych zakładach chemicznych.

●Obwody pomocnicze hydrauliczne i pneumatyczne: używane do kontrolowania ciśnienia w systemie, dostarczania sygnałów sterujących do siłowników lub wykonywania precyzyjnych operacji, takich jak wydech i drenaż.

Zalety zaworu kulowego o zmniejszonym otworze LYV®

Precyzyjna kontrola przepływu

Zwężona konstrukcja zapewnia doskonałe właściwości regulacji przepływu, umożliwiając precyzyjną kontrolę od niskiego przepływu do odcięcia.

Zwarta konstrukcja konstrukcji

Jako zawór kulowy o zmniejszonym otworze, jego konstrukcja jest wyjątkowo zwarta, co stanowi idealne rozwiązanie dla układów urządzeń o ograniczonej przestrzeni.

Wysoki stopień uszczelnienia

Dzięki pływającej kuli lub ulepszonej konstrukcji gniazda zaworu może zapewnić uszczelnienie na poziomie pęcherzyków nawet przy bardzo małych średnicach, zapobiegając wewnętrznemu lub zewnętrznemu wyciekowi medium.

Dostępna jest szeroka gama materiałów

Korpus zaworu, kula i materiały uszczelniające można dobrać zgodnie z charakterystyką medium i są one kompatybilne z mediami korozyjnymi, o wysokiej czystości lub aktywnymi.

Różnorodne metody łączenia

Oferujemy różnorodne formy połączeń końcowych, takie jak kołnierze i spawanie, które są wygodne do integracji z różnymi systemami rurociągów.
