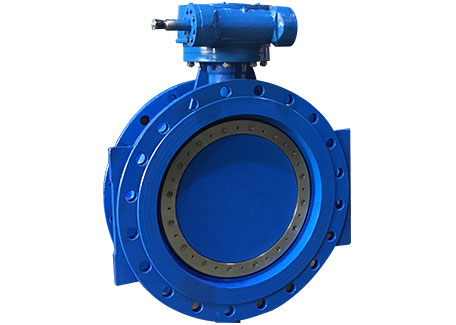

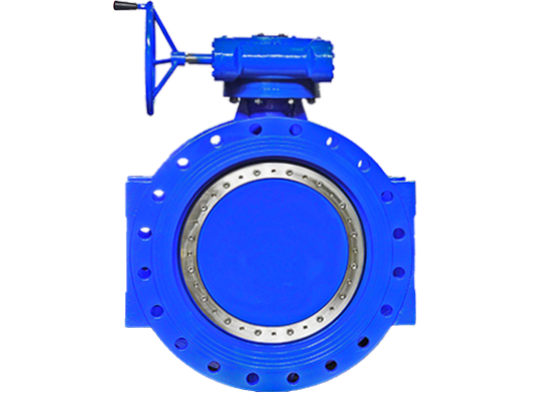

Podwójny mimośrodowy, sprężysty zawór motylkowy

LYV® jest wiodącym dostawcą wysokiej jakości zaworów motylkowych z podwójnym mimośrodowym, elastycznym gniazdem w Chinach. Jest to zawór przemysłowy ogólnego przeznaczenia, charakteryzujący się doskonałą wydajnością i szerokim zastosowaniem. Ten przemysłowy zawór motylkowy o podwójnym mimośrodowym, sprężystym gnieździe wykorzystuje podwójną mimośrodową konstrukcję trzpienia zaworu i płytki motylkowej w połączeniu z wysokowydajnymi elastycznymi gniazdami zaworów, co zapewnia równowagę pomiędzy łatwym otwieraniem i zamykaniem, niezawodnym uszczelnieniem i długą żywotnością. Jako wysokowydajny zawór motylkowy z podwójnym mimośrodem i elastycznym gniazdem jest ekonomicznym i wydajnym wyborem do sterowania miejskimi systemami zaopatrzenia w wodę, HVAC i rurociągami przemysłowymi.

Wyślij zapytanie

Wprowadzenie produktu

Podstawową zaletą przepustnicy LYV® z podwójnym mimośrodowym, sprężystym gniazdem jest jego genialna konstrukcja z „podwójnym przesunięciem”, która sprawia, że działa on wyjątkowo dobrze pod względem łatwości obsługi i długotrwałego uszczelnienia. Ten kołnierzowy zawór motylkowy z podwójnym mimośrodowym, sprężystym gniazdem minimalizuje opór podczas otwierania i zamykania zaworu, dzięki czemu jest łatwy i niewymagający wysiłku nawet w przypadku częstego użytkowania lub stosowania na rurociągach o dużej średnicy. Tymczasem unikalny ruch rozłączający znacznie zmniejsza zużycie uszczelki, a w połączeniu z wysokowydajnym elastycznym gniazdem zaworu zapewnia długotrwałe i niezawodne działanie uszczelniające.

Dane techniczne

Zakres rozmiarów:

NPS 2”–56”; DN150-DN1400

Ciśnienie nominalne:

150 funtów; PN6-PN40

Zakres temperatur:

-40 ℃ ~ 125 ℃ (w zależności od projektu i materiał）

Zakończ połączenia:

Kołnierz

Materiały korpusu:

GGG40/GGG45; ASTM A536 Gr.60-40-18/Gr.65-45-12; ASTM A216 WCB;

Materiały na płytę:

GG40/GGG45; ASTM A536 Gr.60-40-18/Gr.65-45-12; ASTM A216 WCB; ASTM A351 CF8/CF8M

Materiał uszczelniający:

EPDM; WITON

Materiały siedziska:

Całka; 13Cr/304/316 napawanie.

Materiały łodygi:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Projektowanie i produkcja Standardowe:

API 609

Standard spotkania twarzą w twarz:

EN558-1

Standard połączenia końcowego:

ASME B16.4

Testy i inspekcje Standardowe:

API598

Typowe scenariusze zastosowań

● Miejski system zaopatrzenia w wodę: Szeroko stosowany w miejskich sieciach wodociągowych i kanalizacyjnych, szczególnie jako idealny wybór do stosowania w rurach wodociągowych Zawór motylkowy z kołnierzem o podwójnym przesunięciu i elastycznym osadzeniem w rurach wodociągowych, służy do odprowadzania ścieków z instalacji wodociągowych, dystrybucji sieci i izolacji regionalnej.

●HVAC w budynkach: Stosowane w systemach cyrkulacji zimnej i ciepłej wody, wieżach chłodniczych i urządzeniach klimatyzacyjnych w budynkach, do regulacji przepływu i odcinania.

●Ogólne procesy przemysłowe: W gałęziach przemysłu takich jak energetyka, inżynieria chemiczna i żywność stosuje się go do uzdatniania wody obiegowej, wody przeciwpożarowej, powietrza pod niskim ciśnieniem i mediów niesilnie żrących.

●Zastosowanie w rurociągach o dużej średnicy: Szeroki zakres średnic przepustnicy DN150-DN1400 z podwójnym przesunięciem i elastycznym gniazdem sprawia, że jest on szczególnie odpowiedni do głównych rurociągów wodnych i gazowych o dużej średnicy w różnych fabrykach i infrastrukturze.

Jaka jest główna zaleta naszego zaworu motylkowego z podwójnym mimośrodem i sprężystym gniazdem?

■ Podwójna mimośrodowa konstrukcja zmniejsza siłę tarcia przy otwieraniu i zamykaniu o około dwie trzecie, dzięki czemu obsługa ręczna jest wygodna i znacznie obniża koszt konfiguracji siłownika.

■ Zastosowano wysokiej jakości elastyczne gniazda zaworów z gumy (takiej jak EPDM, NBR) lub politetrafluoroetylenu (PTFE), które charakteryzują się doskonałymi właściwościami uszczelniającymi, niskim tarciem i zużyciem oraz długą ogólną żywotnością zaworu.

■ Doskonała konstrukcja konstrukcyjna zapewnia niezawodne dwukierunkowe uszczelnienie przy normalnym ciśnieniu roboczym, przy minimalnych ograniczeniach dotyczących kierunku instalacji.

■ Płytka motylkowa została zaprojektowana tak, aby była cienka i smukła. Całkowicie otwarty stawia wyjątkowo niski opór przepływu medium, co pozwala na zmniejszenie energochłonności pracy systemu.

■ W porównaniu z zasuwami o tej samej średnicy ma krótszą długość konstrukcyjną i mniejszą wagę, co oszczędza przestrzeń montażową. Gniazdo zaworu można zazwyczaj wymienić online, dzięki czemu konserwacja jest prosta i wygodna.
