Zawór motylkowy z potrójnym przesunięciem

Wstęp
Zdjęcia
cennik

Wprowadzenie produktów

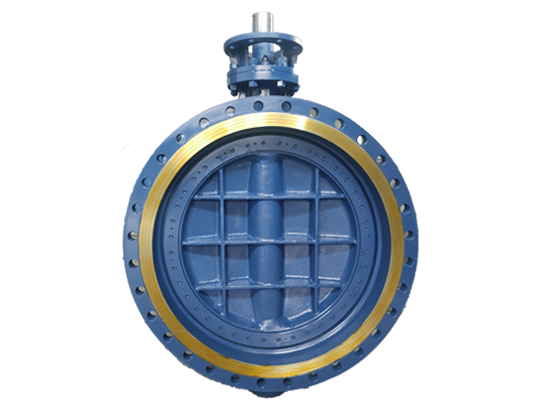

Zawory motylkowe LYV®️ z potrójnym przesunięciem są produkowane w wysokim standardzie. Kontrolujemy jakość odlewu, aby zawory były znacznie lepsze od podobnych produktów w branży. Zawór motylkowy LYV®️ z potrójnym przesunięciem wykorzystuje wysokiej jakości wielowarstwowy pierścień uszczelniający z metalu i grafitu, który umożliwia stosowanie zaworu w warunkach wysokiego ciśnienia i wysokiej temperatury. Oferujemy również różne opcje uszczelnień dla różnych warunków pracy, takie jak PTFE lub metal-metal. Zawór motylkowy LYV®️ z potrójnym przesunięciem ma unikalną konstrukcję (opcjonalną), która pozwala na działanie zaworu pod stałym ciśnieniem z obu stron i zerowego wycieku, co jest znane jako dwukierunkowy zawór motylkowy. Aby uzyskać więcej informacji, skontaktuj się z naszym działem sprzedaży.

Dane techniczne

Zakres rozmiarów:

NPS 2”-88”; DN50-DN2200

Ciśnienie nominalne:

150LB-600LB; PN6-PN64

Zakres temperatury:

-69 ℃ ~ 825 ℃ (w zależności od projektu i materiał)

Zakończ połączenia:

Kołnierz; spoina doczołowa; Opłatek; Wafelek

Materiały korpusu:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Materiały na płytę:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Materiał uszczelniający:

420/304/316+Grafit; PTFE; 304+STL; 316+STL

Materiały siedziska:

Całka; 304/316/STL napawanie.

Materiały łodygi:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Projektowanie i produkcja Standard:

API 609

Standard spotkania twarzą w twarz:

EN558-1

Standard połączenia końcowego:

ASME B16.4

Testy i inspekcje Standard:

API598

Cechy

■ Zerowy wyciek

■ Uszczelnienie wielowarstwowe

■ Potrójna mimośrodowa konstrukcja dysku

■ Dwukierunkowy (opcjonalnie)

■ Konstrukcja trzpienia zapobiegająca wydmuchowi

■ Dostępne połączenie metal-metal

■ Duża średnica

Co to jest zawór motylkowy z potrójnym przesunięciem:

Zawór motylkowy z potrójnym przesunięciem swoją nazwę zawdzięcza trzem mimośrodom w konstrukcji uszczelnienia. W przeciwieństwie do tradycyjnych zaworów motylkowych, które mają jedynie prostą tarczę obrotową do odcięcia. Zawór motylkowy z potrójnym przesunięciem zawierał trzy mimośrody umożliwiające liniowe zamykanie zaworu aż do jego szczelnego zamknięcia. Różnica między przepustnicą środkową a przepustnicą z potrójnym przesunięciem polega na sposobie uzyskania uszczelnienia. Przepustnica centralna zapewnia uszczelnienie poprzez ściskanie powierzchni uszczelniających, natomiast przepustnica z potrójnym przesunięciem zapewnia uszczelnienie poprzez kontakt między powierzchniami. To właśnie nazywamy różnicą pomiędzy uszczelnieniem liniowym a uszczelnieniem czołowym. Dlatego żywotność przepustnicy z potrójnym przesunięciem będzie lepsza niż w przypadku tradycyjnego koncentrycznego zaworu motylkowego.

Jakie są trzy mimośrody na przepustnicy z potrójnym przesunięciem:

Pierwszy mimośród polega na tym, że wał zaworu jest ustawiony z przesunięciem w stosunku do osi korpusu zaworu. Drugi mimośród polega na tym, że wał zaworu jest ustawiony nieco poza osią prostopadłą do płaszczyzny gniazda zaworu. Trzeci mimośród to powierzchnia uszczelniająca dysku ma stożkowy kształt, który umożliwia całkowite odłączenie dysku od gniazda zaworu bez żadnego tarcia.

Dlaczego warto wybrać zawory LYV®️:

Produkujemy przepustnice z potrójnym przesunięciem od ponad 30 lat. Warsztat zajmuje powierzchnię 13 000 metrów kwadratowych i posiada ponad 50 zaawansowanych maszyn CNC. Nasi inżynierowie i zespół produkcyjny zadbają o to, aby Twoje zamówienie zostało dostarczone w wysokiej jakości i najszybszym czasie. Dbamy również o wysyłkę zaworów. Zawory owinięte są folią bąbelkową lub papierem, aby zapobiec uszkodzeniu farby. Naprawiliśmy również zawór za pomocą drążka ze sklejki po włożeniu zaworu do pudełka. Obudowa ze sklejki zostanie pomalowana z niezbędnymi oznaczeniami, aby mieć pewność, że zawór nie ulegnie uszkodzeniu podczas transportu.
