Wprowadzenie produktów

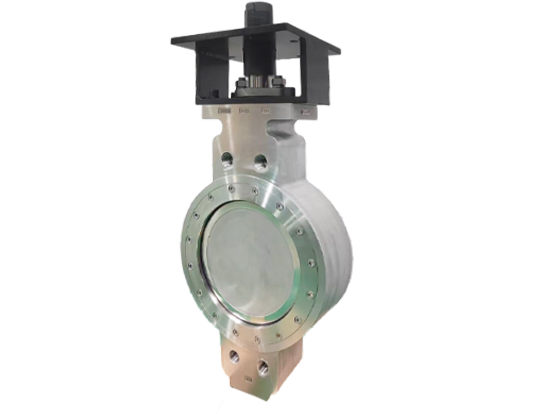

Wysokowydajny zawór motylkowy LYV® wykorzystuje podwójną przesuniętą tarczę z pływającym gniazdem, wytrzymuje ciśnienie pochodzące z obu stron rurociągu i utrzymuje doskonałe właściwości uszczelniające. LYV®️ Wysokowydajne przepustnice są dostępne do połączeń końcowych typu waflowego, kołnierzowego i oczkowego. W zależności od właściwości medium i temperatury należy je uwzględnić w konkretnych zastosowaniach. Można wybrać gniazdo z PTFE, RTFE, FKM, PEEK lub gniazda metalowego, takiego jak Inconel, lub ze stali nierdzewnej z powłoką ze stopu chromu lub STL. Jeśli potrzebujesz wsparcia technicznego lub chcesz dowiedzieć się więcej informacji, skontaktuj się z nami.

Dane techniczne

Zakres rozmiarów:

NPS 2”-48”; DN50-DN1000

Ciśnienie nominalne:

150LB-600LB; PN16-PN40

Zakres temperatury:

-29 ℃ ~ 250 ℃ (w zależności od projektu i materiał)

Zakończ połączenia:

Kołnierz; Opłatek; Targać

Materiały korpusu:

ASTM A216 WCB; ASTM A352 LCB; ASTM A351 CF8/CF8M;

Materiały siedziska:

PTFE/RPTFE/FKM/PEEK; INCONEL; 304/316+STL; 304/316+Kr

Materiały na płytę:

ASTM A351 CF8/CF8M/CF3/CF3M

Materiały łodygi:

ASTM A182 F304/F316

Projektowanie i produkcja Standard:

API 609

FStandard asa w twarz:

ASME B16.10/EN558-1

Standard połączenia końcowego:

ASME B16.5/ASME B16.25

Testy i inspekcje Standard:

API598

Cechy

■ Niski moment obrotowy.

■ Oznacza to, że można zamontować zawory z mniejszym siłownikiem.

■ Wymienne siedzisko

■ Jeśli zawór uległ uszkodzeniu z nieoczekiwanego powodu, możesz wymienić gniazdo, wykonując kilka prostych kroków.

■ Gniazda należy zamawiać jako części zamienne wraz z zaworami.

■ Dwukierunkowe uszczelnienie o zerowym wycieku

■ Projekt przeciwpożarowy (opcjonalnie)

■ Wytrzymują częste i szybkie działanie.

■ Konstrukcja trzpienia zapobiegająca wydmuchaniu

Co to jest zawór motylkowy o wysokiej wydajności:

Wysokowydajny zawór motylkowy został stworzony dla wielu kompletnych i specjalnych warunków, zanim zwykły zawór motylkowy nie mógł już spełniać wymagań użytkowników końcowych. Konstrukcja z podwójnym przesunięciem i gniazdem umożliwiła zastosowanie przepustnicy w wielu zastosowaniach i wielu gałęziach przemysłu. Obejmuje parę, węglowodory, zastosowania wysokotemperaturowe i wysokociśnieniowe. Wysokowydajny zawór motylkowy, zwykle wykonany z gniazda PTFE, który może obsługiwać media reaktywne chemicznie i żrące. Ten typ zaworu charakteryzuje się również doskonałą żywotnością i momentem roboczym, co odzwierciedla się w tym, że jest w stanie wytrzymać częste i szybkie działanie.

Jaka jest różnica między przepustnicą o wysokiej wydajności a przepustnicą z potrójnym przesunięciem:

Porównaj z wysokowydajnym zaworem motylkowym. Przepustnica trójodstawna posiada dodatkowe przesunięcie na powierzchni uszczelniającej, które stanowi odcinek mimośrodowego stożka. Ten dodatkowy kąt stożka na tarczy umożliwia zamknięcie zaworu przy niskim tarciu. Jeśli chodzi o produkcję, przepustnica z potrójnym przesunięciem ma mniej części niż przepustnica o wysokiej wydajności. Fabryki mogą kontrolować koszty niższe niż w przypadku wysokowydajnych zaworów motylkowych. W zastosowaniach zawór motylkowy z potrójnym przesunięciem podobny do wysokiej wydajności. I może produkować zawory motylkowe wysokotemperaturowe i wysokociśnieniowe przy niższych kosztach. Jednakże żywotność i wydajność przepustnicy z potrójnym przesunięciem nie są porównywalne z przepustnicą o wysokiej wydajności.

Dlaczego warto wybrać zawory LYV®️:

Od ponad 30 lat produkujemy przepustnice o wysokiej wydajności. Warsztat zajmuje powierzchnię 13 000 metrów kwadratowych i posiada ponad 50 zaawansowanych maszyn CNC. Nasi inżynierowie i zespół produkcyjny zadbają o to, aby Twoje zamówienie zostało dostarczone w wysokiej jakości i najszybszym czasie. Dbamy również o wysyłkę zaworów. Zawory owinięte są folią bąbelkową lub papierem, aby zapobiec uszkodzeniu farby. Naprawiliśmy również zawór za pomocą drążka ze sklejki po włożeniu zaworu do pudełka. Obudowa ze sklejki zostanie pomalowana z niezbędnymi oznaczeniami, aby mieć pewność, że zawór nie ulegnie uszkodzeniu podczas transportu.
